10kV發電機組中性點接地柜（真空接觸器柜）/接地電阻柜，是各地聯通/移動/電信云計算數據中心動力配電項目，發電機組中配套的電氣設備。例：系統中每6臺發電機并列運行，其中性點均可通過一臺單相高壓真空接觸器連接到中性點電阻器上并經其接地。每臺發電機機頭斷路器向中性點接觸器柜提供一對無源常開接點信號。每套2臺接觸器柜，每臺接觸器柜含有3臺真空接觸器。
  當并聯機組啟動運行時，首先達到穩定狀態的油機將通過發電機組斷路器連接到母線，此時應同時合上該油機對應的接地接觸器，當6個接地接觸器中任意一臺閉合時，其余接觸器應保持?jǐn)嚅_狀態。當該接觸器故障無法合閘或已合閘的接地接觸器故障時，此接觸器應斷開，同時閉合系統中任一臺在線油機對應的真空接觸器，保證某一時刻系統中只有1臺發電機組的中性點經電阻器接地。當該機組故障而需從母排上解列時， 其對應的接觸器斷開，同時閉合系統中任一臺在線油機對應的真空接觸器，保證系統的接地是通過在線油機的接地來實現。
  發電機廠家提供對應的開關工作位置無源常開節點信號6組，中性點設備廠家負責實現對接觸器柜的自動控制，并設手動自動控制轉換功能。接觸器柜提供每臺接觸器開合狀態無源接點各一對；每套1臺接地電阻柜，接地電阻柜提供接地故障常開接地信號一對。
    接觸器柜、電阻柜采用下進下出線方式，各柜之間采用10kV單芯電纜連接，該部分電纜由用戶自備。
1.發電機中性點接地電阻柜相關技術參數
接地電阻型號：ENR-FNR-10KV-58Ω；
額定電阻值: 58Ω；
額定電壓: 10.5kV；
額定電流: 100A；
通流時間：10S；
2.發電機中性點接觸器柜相關技術參數

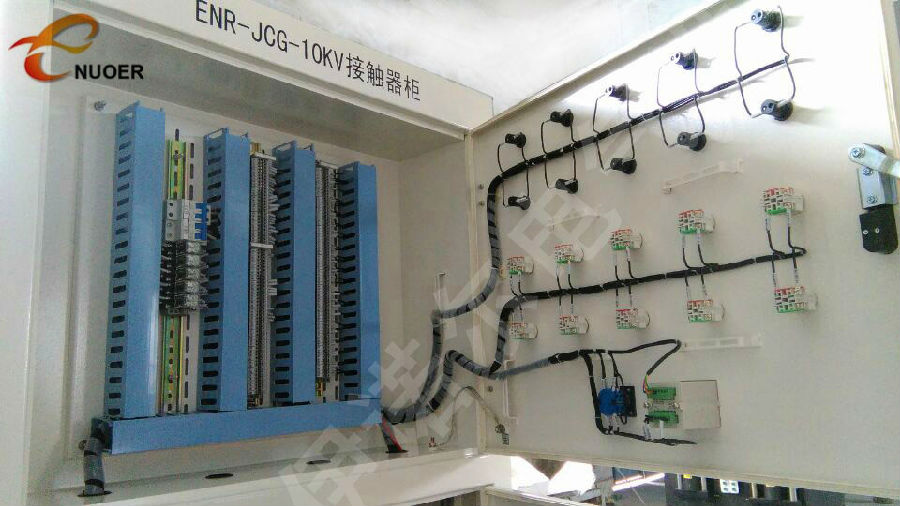

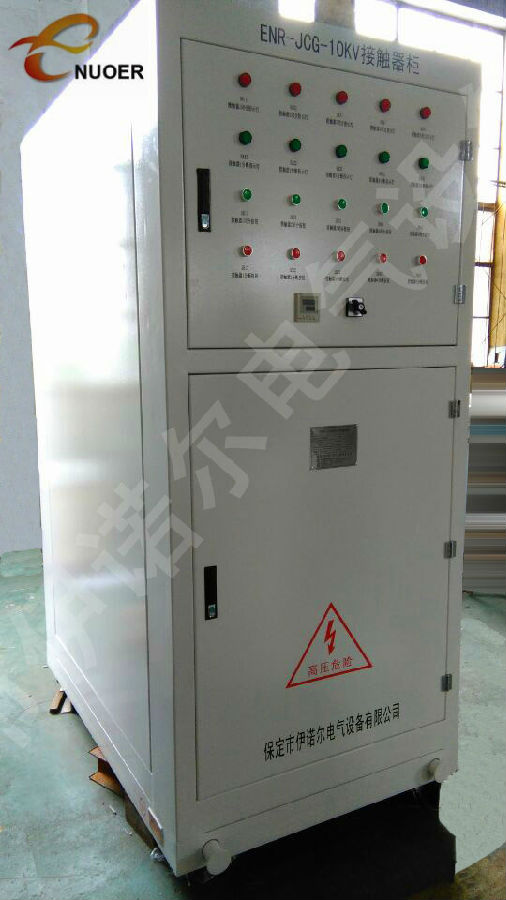

真空接觸器柜型號：JCZ1-400/10kV；
額定電壓：10kV；
額定電流：400Ａ；
額定操作電壓：DC220V；
3.柜體
外形尺寸：800*1500*2200mm（寬*深*高）
柜體進出線方式: 采用下進下出線方式；
柜體材質：2.00mm厚度冷軋鋼板噴塑，色標待定。

如需詳細產品資料可聯系伊諾爾電氣客服0312-3265117  3265127
